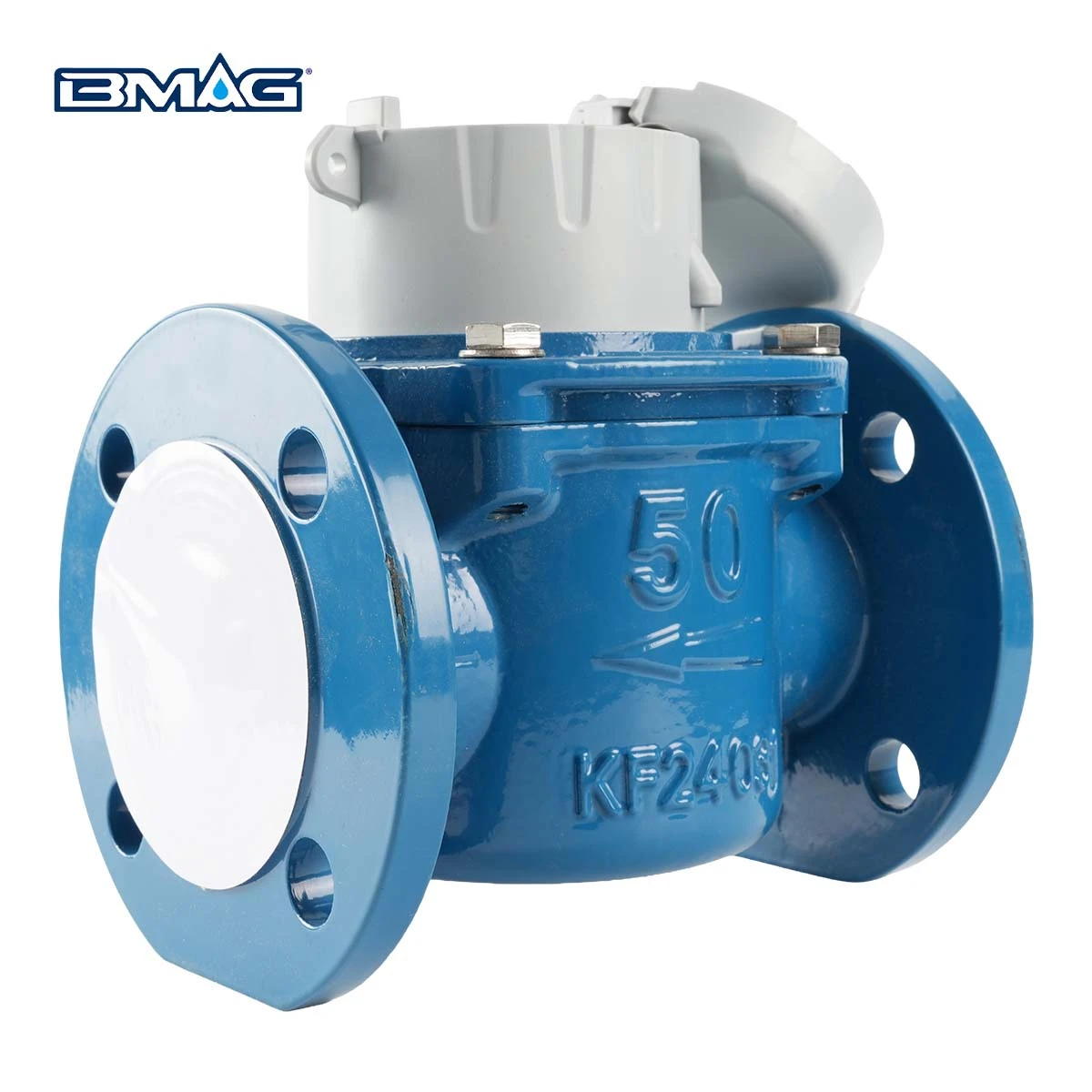

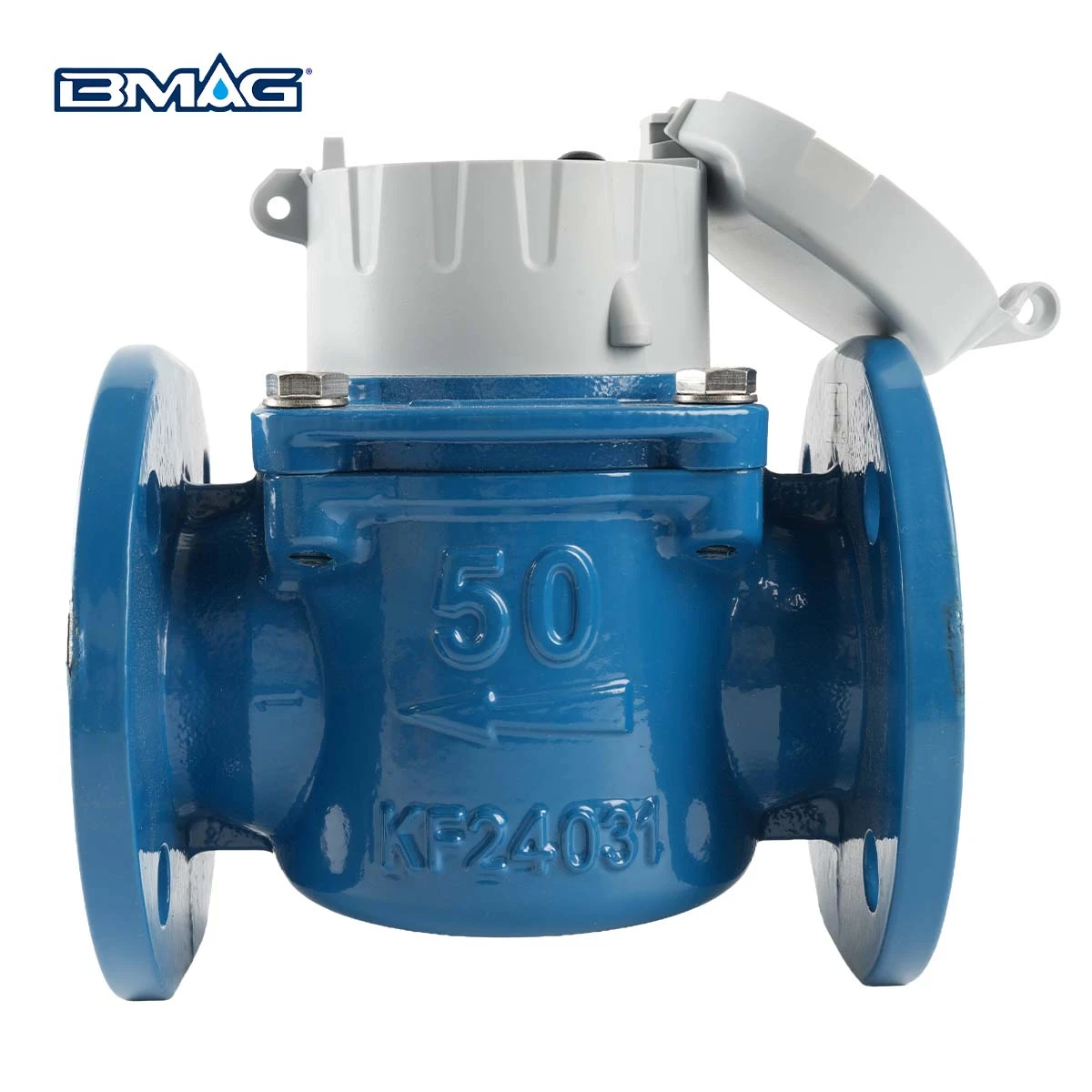

DN50 Flanschanschluss Wasserzähler
BMAG DN50 Flange Connection Water Meter. R200. Size range from DN40 to DN300.
| Material | Gusseisen |
|---|---|
| Größe | DN40-DN300 |
| Verbinden | Flansch |
| Verhältnis | R80, R160, R200 |
| Impuls | Optional |
| Beschichtung | Optional |
Produktübersicht
Hauptmerkmale
Ultra-High Precision
Adopts advanced Woltman turbine measuring mechanism to ensure high metering accuracy compliant with ISO 4064 and OIML R49 standards. It provides reliable data for billing, monitoring, and process control.
Wide Measurement Range
Features an extended flow range with low starting flow and high overload tolerance. It performs consistently in both low‑flow and high‑flow pipeline scenarios, covering full‑range water usage monitoring.
Exceptional Durability
Constructed with heavy‑duty cast iron with anti‑corrosion coating for outstanding wear, impact, and pressure resistance. Rated for 1.6 MPa working pressure, it ensures long service life in harsh industrial and outdoor environments.
Smart-Ready Design
Pre‑configured for seamless integration with remote reading systems, pulse output modules, RS485, M‑Bus, and IoT monitoring platforms. It supports digital transformation and smart water management.
Technische Spezifikationen
- Product Name: DN50 Flange Connection Water Meter
- Body Material: Cast Iron
- Measurement Accuracy: R200
- Pressure Loss: Δ25
- Nominal Diameter: DN40–DN300 (DN50 standard)
- Connection Type: Flange Connection
- Working Pressure: 1.6 MPa (16 bar)
- Key Advantages: Ultra‑High Precision | Wide Measurement Range | Exceptional Durability | Smart‑Ready Design
Impulsausgang immer bereit und Impulsausgang ALS OPTION:
- Das Impulsausgabegerät besteht aus einem Kunststoffgehäuse mit einem Reedschalter und einem 1,5 m langen Kabel mit 2 Adern in Rot und Schwarz
- Leistung des Impulsgebers:
Größe m3 /Puls DN40 bis DN125 0,01/0,1/1 DN150 bis DN300 0,1/1/10
Arbeitsbedingungen
- Temperatur: Verfügbar für kaltes Wasser 0-50 ℃
- Druck: ≤ 1,6 MPa (16 bar)
Einhaltung von Standards
- ISO 4064:2014/OIML R49
- Richtlinie 2014/32/EU über Messgeräte
- Europäische Norm EN14154

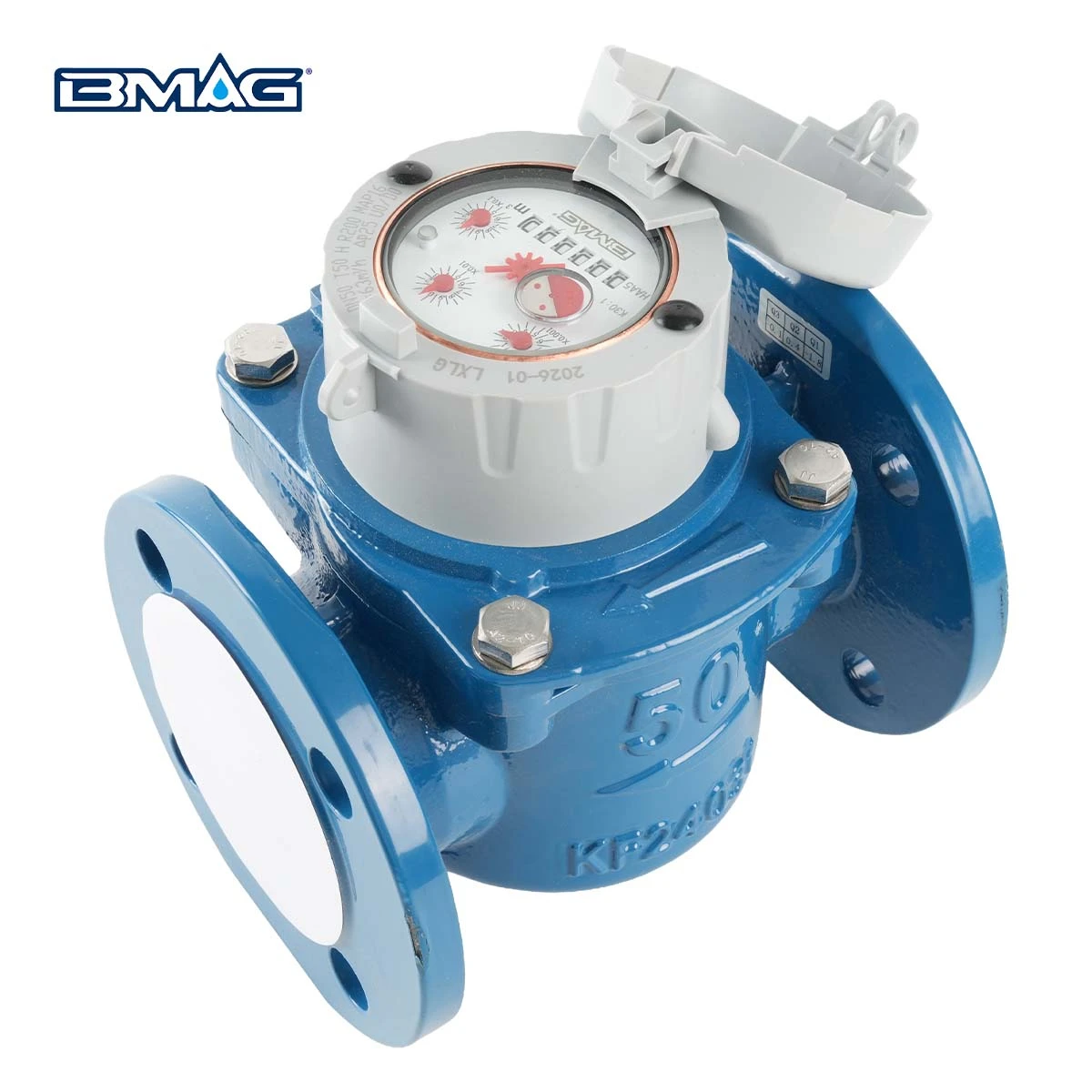

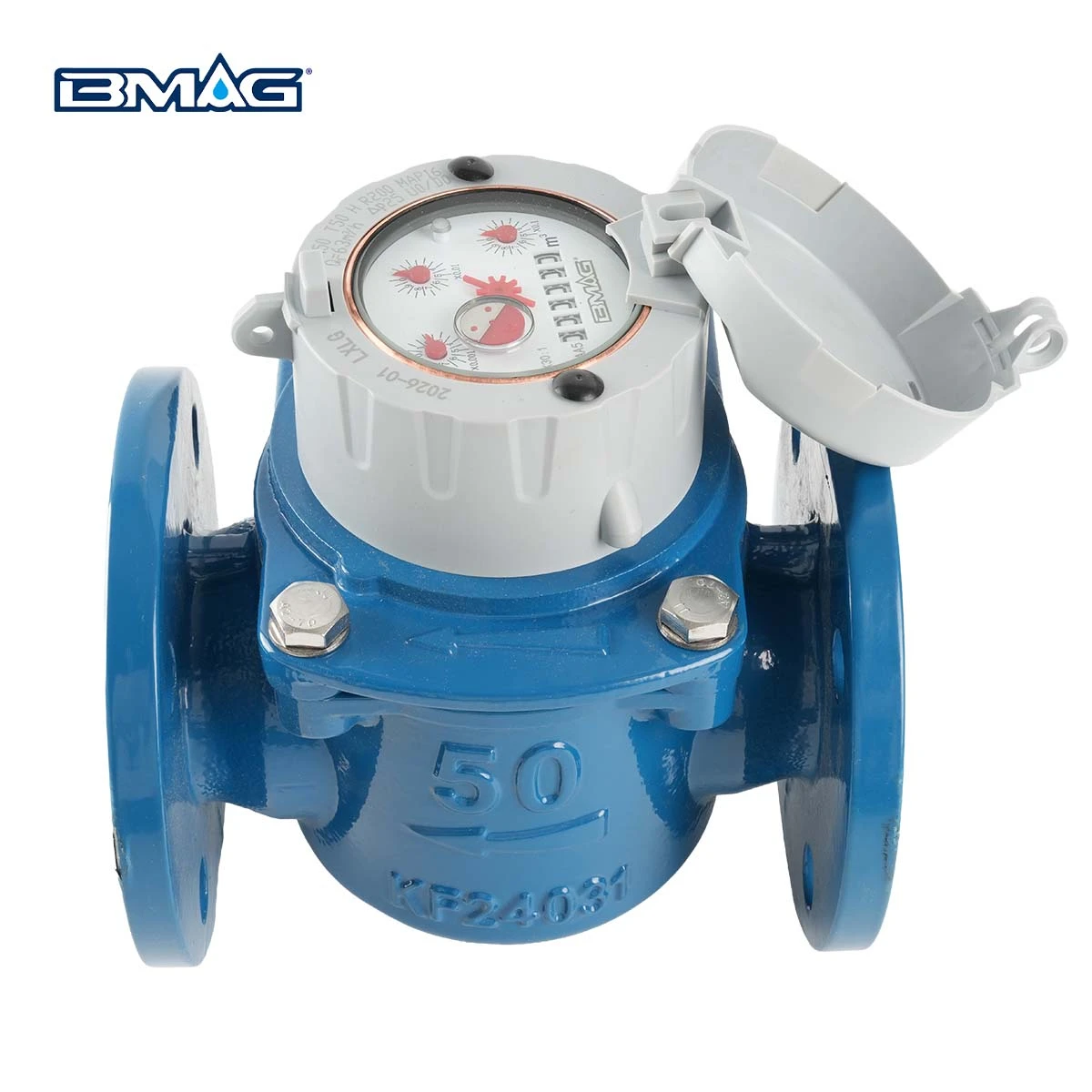

Design des Zifferblatts eines Turbinen-Woltman-Wasserzählers
- Das Zifferblattdesign kann nach Kundenwunsch gestaltet werden
- Nachfolgend sehen Sie ein Beispiel für einen DN50 BMAG Woltman Wasserzähler mit R200
MAXIMALER ZULASSUNGSFEHLER:
- Von Q1 einschließlich bis Q2 ausschließlich beträgt es ± 5%
- Von Q2 einschließlich bis einschließlich Q4 beträgt es ± 2% für T30 und ± 3% für T50
