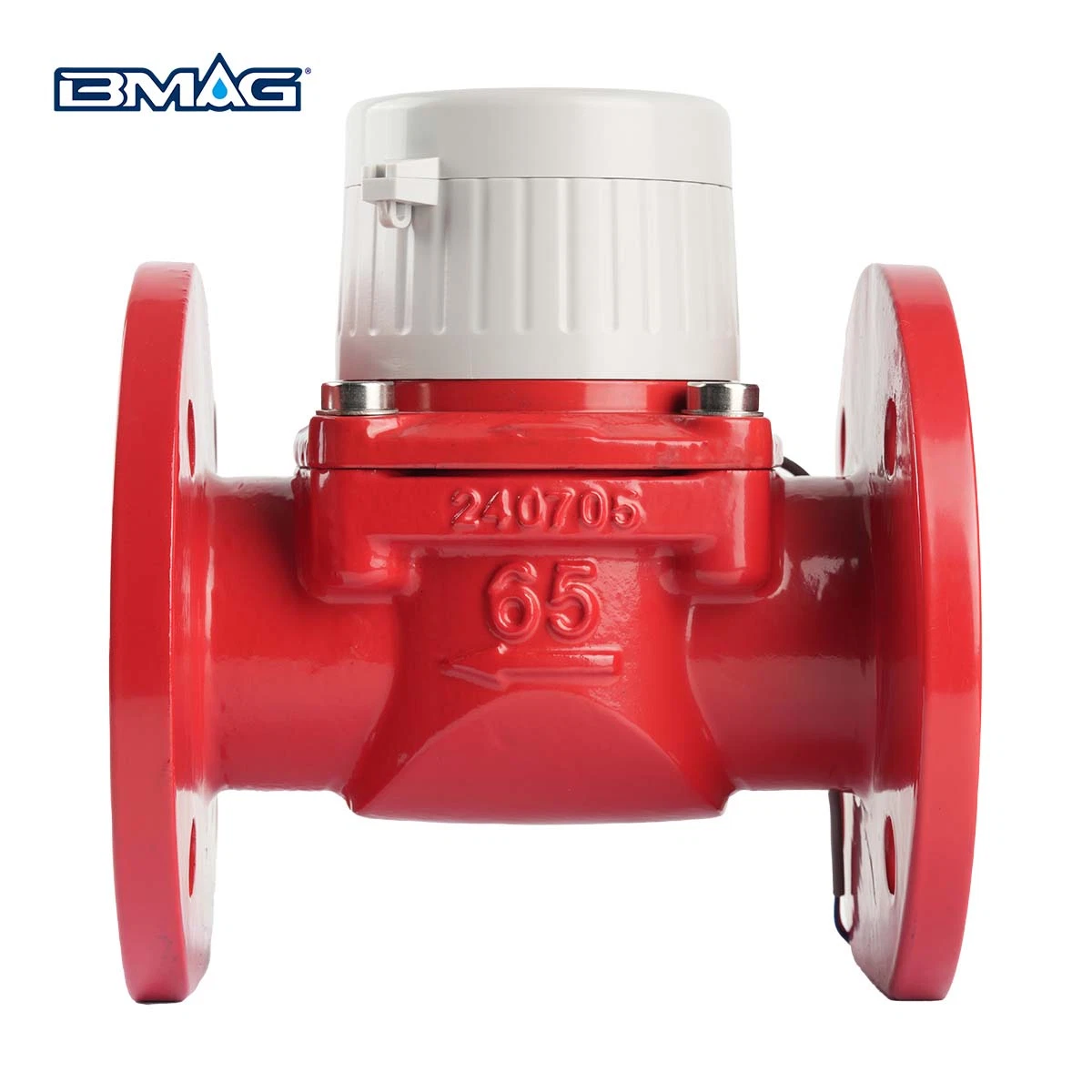

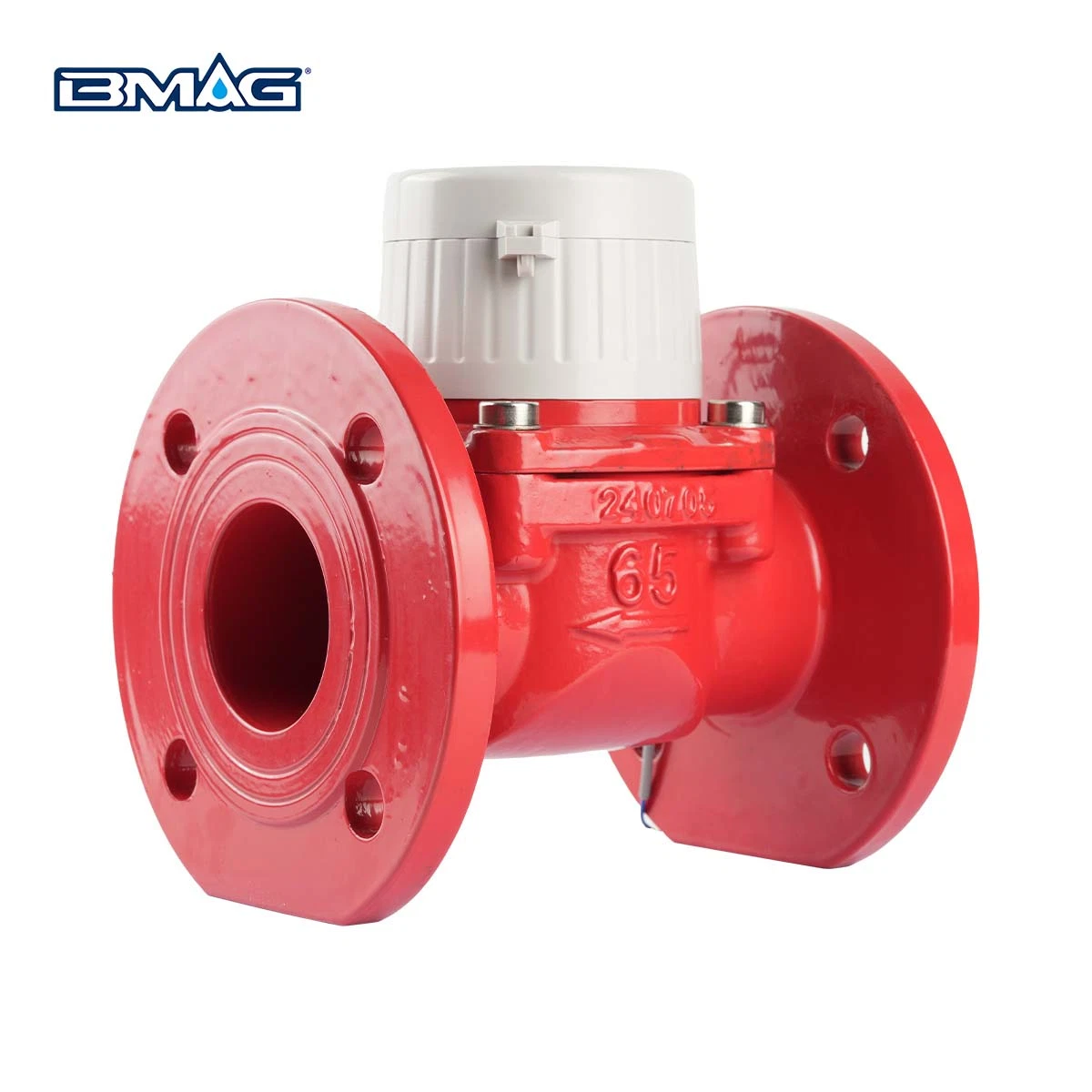

温水用タービン式水道メーター-WP-SDC 温水

温水用タービン式水道メーター

タービン式流量計は、配水設備、工業プロセス、大規模灌漑などの用途において、高流量かつ連続的な流量を正確に測定するために設計されています。実績のあるタービン（またはウォルトマン）原理に基づき、これらの流量計は大量の水を扱う用途において信頼性の高い体積測定を提供します。.

当社のタービンメーターの特徴とは？一体型インレットスタビライザー＆ストレーナー

標準的なタービン式流量計は、上流側の流れの乱れ（曲がりやバルブなど）に敏感で、精度に影響を与える可能性があります。さらに、水道管によく見られる異物は、繊細な内部計測素子を損傷する可能性があります。.

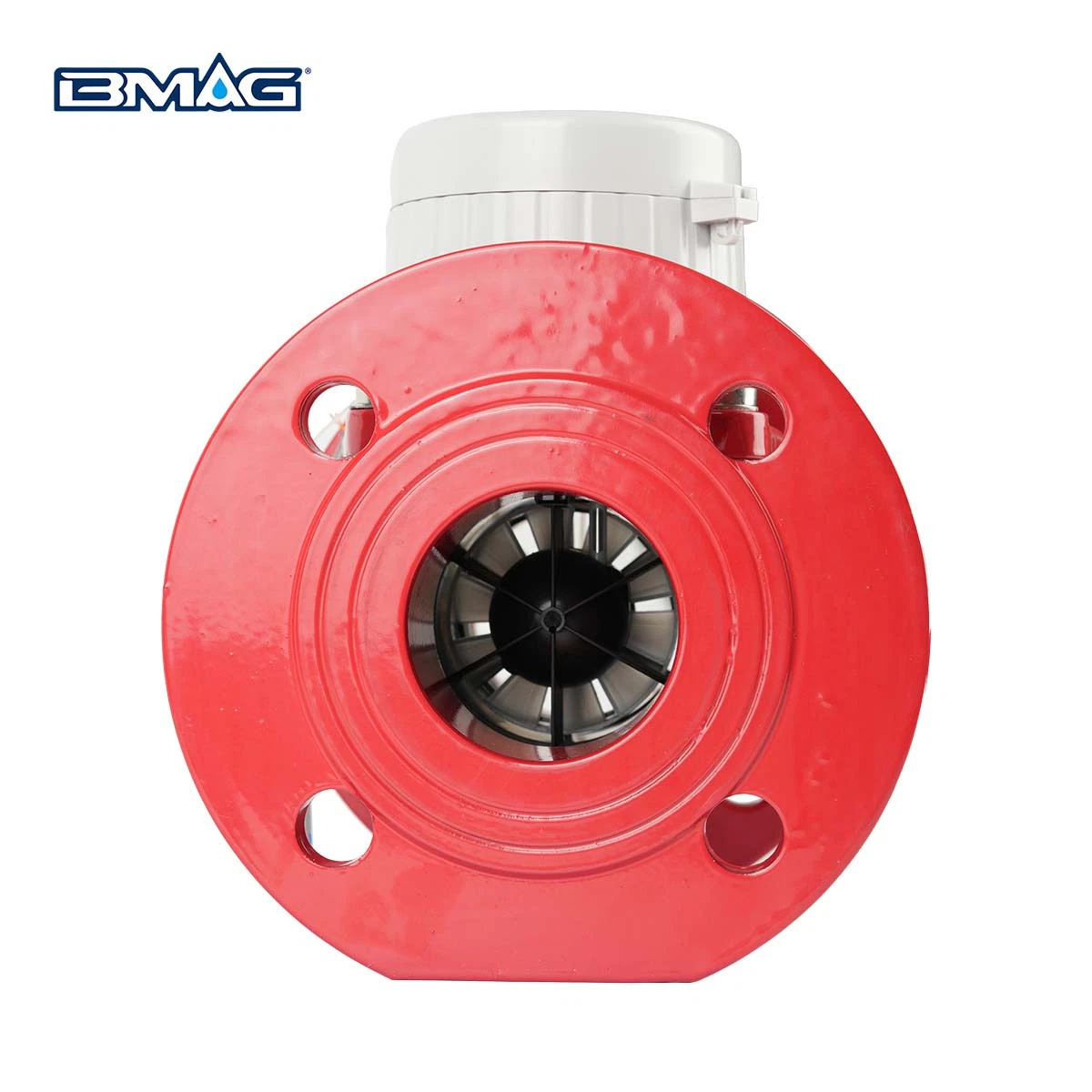

当社の革新的なデザインは、これらの課題に直接対応します。 流量安定器と粗目ストレーナーがメーターの入口に直接組み込まれています。.

スタビライザーの仕組み：

1. 精度向上のための流量調整： 安定器要素は、流入水中の渦流や不均一な流れプロファイルを補正します。 前に タービン機構に到達することで、タービンブレード全体にわたってより均一な流速が確保され、上流側の配管状態が理想的でない場合でも、測定精度が大幅に向上し、より安定した測定が可能になります。.

2. プロペラ／タービンの保護に不可欠なもの： 堅牢な初期フィルターとして機能するスタビライザーは、草、葉、小枝、堆積物などの大きなゴミを効果的に遮断します。この重要な保護機能により、繊細なタービン／プロペラ機構の詰まり、損傷、破損を防ぎ、メーターの故障やメンテナンスの必要性を大幅に削減します。.

温水機能用タービン式水道メーター

• 水温最高90℃のお湯。.

• どこにでもインストール可能： 最大限の柔軟性を実現するため、水平、垂直、傾斜など、あらゆる位置に取り付け可能です。.

• 汎用フランジ適合： DIN PN16/10およびANSI 125/150lbフランジとシームレスに接続できます。.

• 非常に明瞭な読み取り値： の 銅缶スーパードライレジスターはIP68保護されています, 過酷な条件下でも視認性を確保します。さらに、ヘッドアセンブリ全体（カウンターとトランスミッター） 360度回転します どの角度からでも見やすいように。.

• 耐久性を重視して設計されています。 耐摩耗性に優れたプラスチックベアリングを採用し、長寿命を実現しています。.

• スマートレディ： データシステムへの接続を容易にするため、計測出力が標準装備されています。.

• 信頼性の高い精度： 外部磁場の影響を受けないため、長期間にわたって一貫性のある信頼性の高い測定を保証します。.

• ACS認証取得済み： 厳格な品質および安全基準を満たしています。.

パルス出力は常時使用可能、およびオプションとしてのパルス出力：

• パルス出力装置は、リードスイッチを備えたプラスチック製ハウジングと、赤と黒の2芯線を備えた1.5mのケーブルで構成されています。
• パルスエミッタの容量：


  サイズ	m3/パルス
  DN40～DN125	0.01/0.1/1
  DN150～DN300	0.1/1/10

労働条件

• 温度：0～50℃の冷水に対応
• 圧力：≤1.6MPa（16バール）

規格準拠

• ISO4064:2014/OIML R49
• 計測機器に関する指令2014/32/EU
• 欧州規格EN14154

タービン式ウォルトマン水道メーターの文字盤デザイン

• 文字盤のデザインはお客様のご要望に応じて作成可能です。
• 以下は、R200を使用したDN50 BMAGウォルトマン水道メーターの例です。

温水用タービン式水量計（安定器付き）の図面

最大権限エラー:

• Q1からQ2までは±5%である。
• Q2からQ4までは、T30の場合は±2%、T50の場合は±3%となります。
